3.5인치 임베디드 Board

• 주요특징
• 제품정보
• Download

• 온보드 Intel Atom® 프로세서 E39xx 및 J3455E 프로세서 패밀리(CPU 역방향 장착 설계)

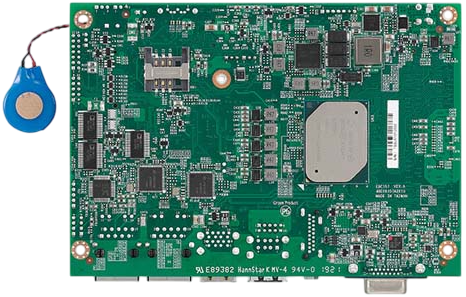

• CPU 역방향 장착 설계
• 2 × 204핀 SO-DIMM DDR3L 메모리
• 트리플 디스플레이 출력: HDMI / VGA / LVDS (또는 eDP)
• 1 × M.2(2242) B-Key 슬롯
• 2 × Intel® i210-IT PCI Express 기가비트 이더넷 포트
• 4 × SATA 2.0 포트
• 2 × USB 3.0 포트, 4 × USB 2.0 포트, 4입력/4출력 GPIO, 마이크 입력, 스피커 출력
• 시리얼 포트: 3 × RS-232, 1 × RS-232/422/485 포트
• AT/ATX 모드 및 단일 +12VDC 전원 입력 지원

• 주요특징
• 제품정보
• Download

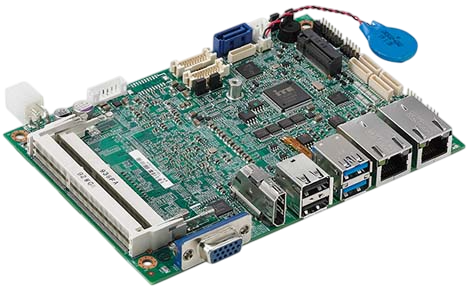

EBC 357 시리즈는 Intel Atom® E39xx 및 J3455E 프로세서를 기반으로 한 3.5인치 싱글 보드 컴퓨터(SBC)입니다. 저전력 소모와 넓은 동작 온도 범위(-20°C~60°C, CPU 사양별 상이)를 지원하며, 팬리스 설계를 통해 혹독한 산업 환경에서도 안정적인 성능을 발휘합니다. 배터리 구동 장치, 멀티미디어 HMI 패널, 옥외 시스템, 홈 오토메이션, 씬 클라이언트 등 다양한 임베디드 애플리케이션에 최적화되어 있습니다

프로세서 및 메모리 구성

EBC 357은 14nm 공정 기반의 Intel Atom® E39xx 시리즈와 J3455E 프로세서를 지원합니다.

- E39xx 시리즈: 듀얼 또는 쿼드코어 구성이 가능하며, 동작 클럭은 1.8GHz 또는 2.0GHz, 코어당 1MB(2코어 공유) L2 캐시를 제공하고, TDP는 6.5W 또는 12W로 저전력 환경에 최적화되어 있습니다.

- J3455E 프로세서: 쿼드코어, 기본 1.5GHz에서 최대 2.3GHz로 동작하며, 코어당 1MB(2코어 공유) L2 캐시를 탑재하고, TDP는 10W입니다.

메모리는 204핀 DDR3L SO-DIMM 슬롯 2개를 통해 최대 8GB까지 확장 가능하며, 1333/1600/1867MHz 클럭을 지원하여 다양한 애플리케이션 요구에 유연하게 대응할 수 있습니다.

E39xx processor

J3455E processor

디스플레이 출력 구성

트리플 디스플레이 구성을 지원하며 HDMI, VGA, LVDS(또는 eDP) 인터페이스를 제공합니다.

- HDMI: 최대 3840×2160 @ 30Hz (4K 해상도 지원)

- VGA: 최대 1920×1200 @ 60Hz

- LVDS: 듀얼 채널(18/24bit) 최대 1920×1080

이러한 구성은 멀티미디어 HMI, 옥외 디스플레이, 산업용 제어 패널 등 다양한 화면 구성을 요구하는 응용 환경에 적합합니다.

오디오 및 통신 인터페이스

오디오는 Realtek ALC888s HD 오디오 코덱을 사용하여 Mic-in, Line-out, Speaker-out 핀헤더를 통해 고품질 입출력을 지원합니다.

확장성 및 입출력 구성

M.2 (2242) B Key 슬롯을 통해 PCIe 또는 SATA 인터페이스 확장이 가능하며, 1개의 SATA III 포트를 제공하여 SSD/HDD 연결이 가능합니다.

후면 I/O에는 USB 3.0 × 2, USB 2.0 × 2를 제공하고, 온보드 핀헤더를 통해 추가 USB 확장이 가능합니다.

시리얼 포트는 RS232 3개와 RS232/422/485 1개를 제공하여 산업용 장비와의 폭넓은 호환성을 지원합니다. 이외에도 4-in/4-out GPIO, PS/2 키보드/마우스, SMBus, 팬 커넥터 등을 갖추고 있습니다.

저장장치 및 전원

전원은 단일 +12V DC 입력을 사용하며, AT/ATX 모드를 점퍼 설정으로 변경할 수 있습니다. 팬리스 설계와 히트스프레더 구조를 채택하여 고신뢰성 냉각 성능을 제공하며, 장시간 무인 운전 환경에서도 안정성을 유지합니다.

환경 내성 및 크기

- 동작 온도: E39xx 모델 -20°C~60°C / J3455E 모델 0°C~60°C

- 보관 온도: -20°C~80°C

- 습도: 10~90% 비응축(동작)

크기는 148mm × 102mm의 3.5” SBC 폼팩터로 제작되어 다양한 산업용 케이스와 패널에 쉽게 통합할 수 있습니다. CE/FCC Class A 인증을 획득하여 글로벌 산업 환경에서도 사용 가능합니다.

EBC 357은 확장 온도 지원, 4K 트리플 디스플레이, 듀얼 LAN 및 다양한 I/O 확장성을 갖춘 3.5” 저전력 임베디드 보드로, 옥외 설치 장비, 산업 자동화, 스마트 시티, 멀티미디어 HMI 등 열악한 환경에서도 고성능과 신뢰성을 제공하는 최적의 솔루션입니다.
